全金屬墊片-環型墊圈(Metal Ring Joint Gasket)
全金屬墊片(Metal Ring Joint Gasket)主要使用在輸油管面、輸汽管面、跨海油管、高溫管及壓力管法蘭面中。

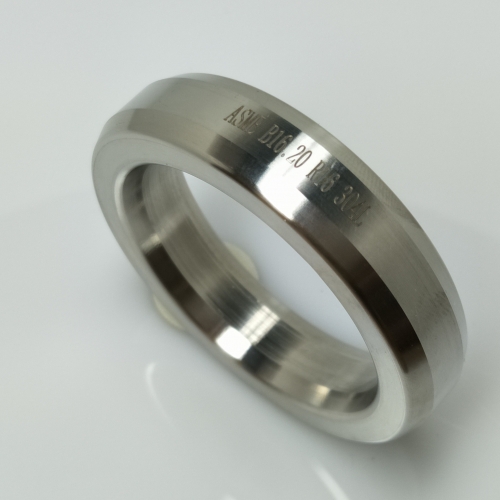

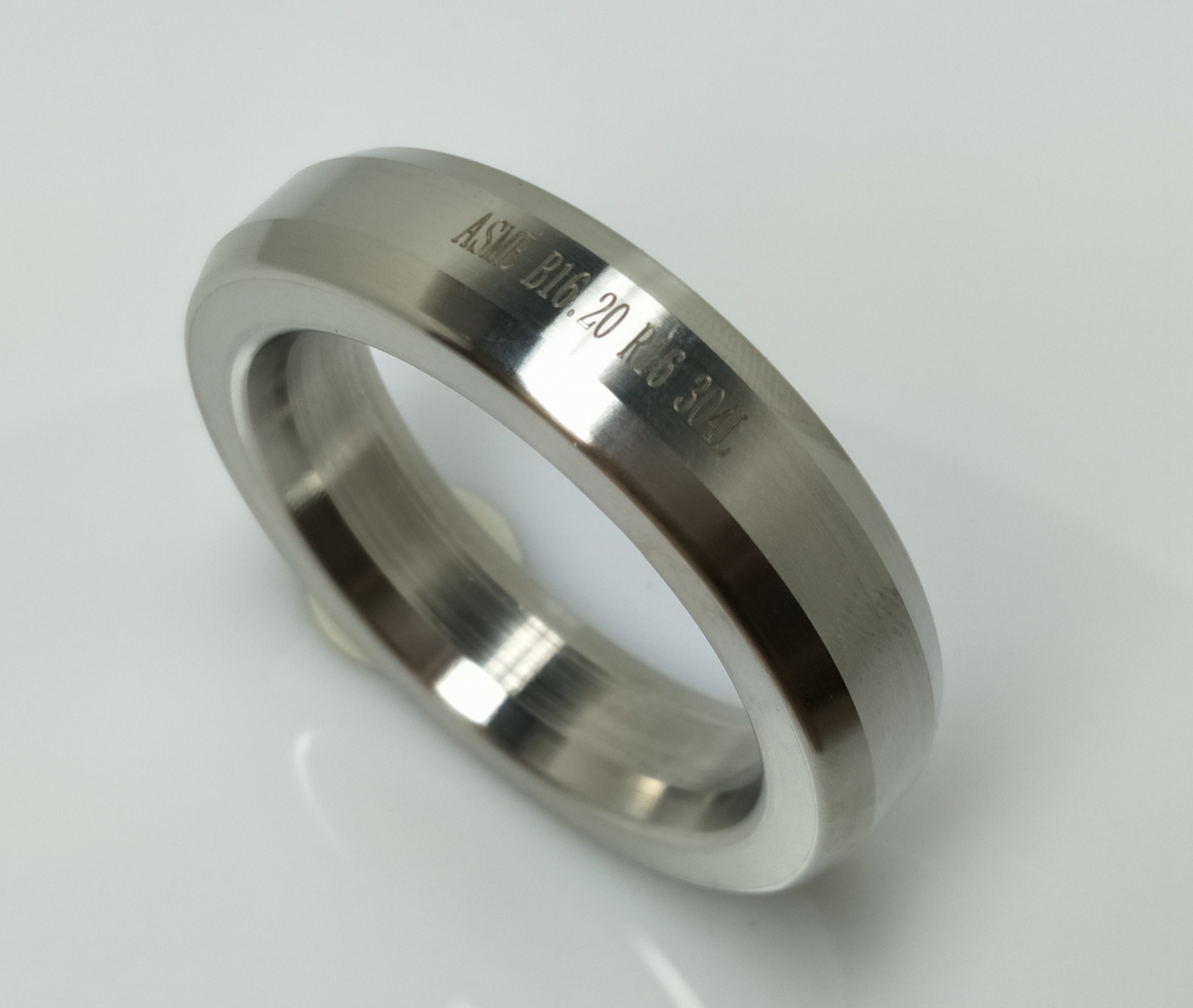

環型墊圈以剖面區分為八角型(octagonal)及橢圓型(oval)。
所有的環型墊圈都以asme B16.20及API 6A的規範製造。

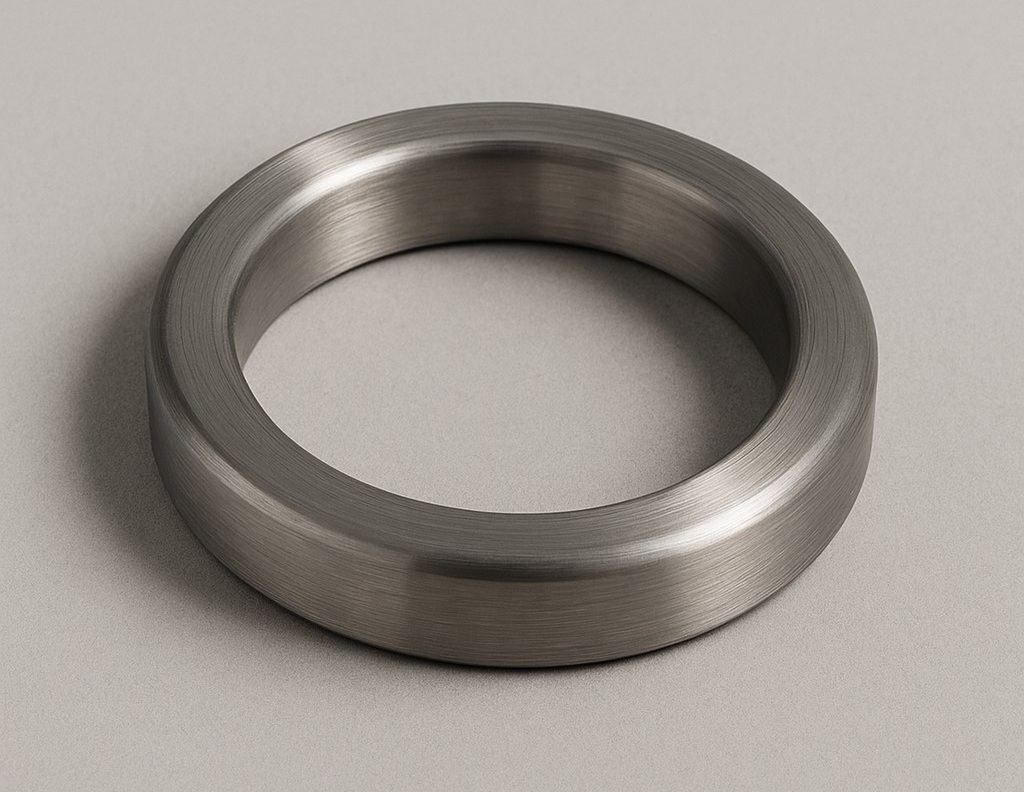

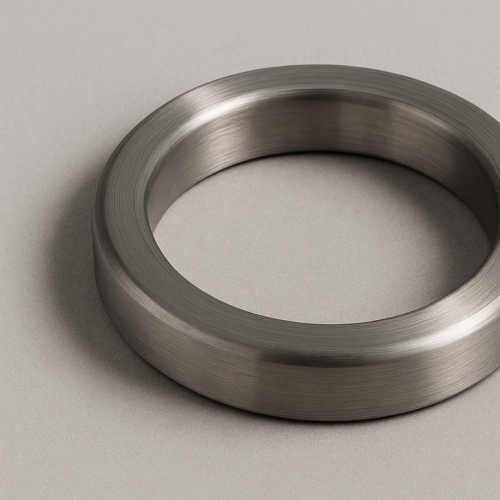

金屬環墊片(Ring Type Joint,簡稱 RTJ)是一種專為高壓、高溫及嚴苛工況設計的精密金屬密封元件,廣泛應用於石油、天然氣、化工及海洋工程等領域。其密封原理是透過墊片在螺栓鎖緊力作用下,嵌入法蘭上的專用環形槽中,形成金屬對金屬的接觸,達成可靠且持久的密封效果。由於採用金屬材質,RTJ 墊片能承受極高的內部壓力及溫度,特別適合用於壓力等級 Class 600 以上的高壓管線與設備。
RTJ 墊片常見形狀包括橢圓型(Oval)、八角型(Octagonal)及帶壓力通道的特殊型式。材質選擇依工況需求而定,常用金屬有軟鐵(Soft Iron)、低碳鋼(Low Carbon Steel)、不鏽鋼(SS304、SS316)、蒙乃爾合金(Monel)、鎳基合金(Inconel)及鈦合金等。選材時需考慮工作溫度、壓力、介質腐蝕性及法蘭材質,確保墊片與法蘭之間硬度適配,避免損傷密封面。
RTJ 的最大特點是耐用性與抗擠壓能力極強,能在反覆安裝中保持穩定密封性能。然而,由於金屬對金屬的密封方式,其表面精度與法蘭槽加工精度要求極高,安裝過程必須確保槽面清潔無損傷,並且使用正確的鎖緊扭力以避免密封失效。
總體而言,金屬環墊片 RTJ 是高壓高溫密封的首選方案,尤其適用於高壓蒸汽、超臨界流體、原油與天然氣輸送等場合,為嚴苛工況提供了安全、可靠且長壽命的密封解決方案。
